Storage 6 网络架构
Storag 6 网络环境配置
主机名
Public网络
管理网络
集群网络
说明
admin
192.168.2.39
172.200.50.39
---
管理节点
node001
192.168.2.40
172.200.50.40
192.168.3.40
MON,OSD
node002
192.168.2.41
172.200.50.41
192.168.3.41
MON,OSD
node003
192.168.2.42
172.200.50.42
192.168.3.42
MON,OSD
node004
192.168.2.43
172.200.50.43
192.168.3.43
OSD
smt
---
172.200.50.19
---
仓库系统
网络模式
VMnet2
桥接（环回接口）
VMnet3
Win10 添加环回接口
VMware workstation中很多人喜欢桥接到物理网卡，而现在笔记本上很多是无线网卡，基本IP地址获取方式为DHCP，动态方式地址会变。为了能够稳定的访问内部虚拟机，因此通过建立环回接口来管理和访问所有虚拟机。当然访问的方式有多样性，我比较喜欢采用这种方式来SSH访问。
1、右键“此电脑”，选择“属性”，单击“设备管理器”；

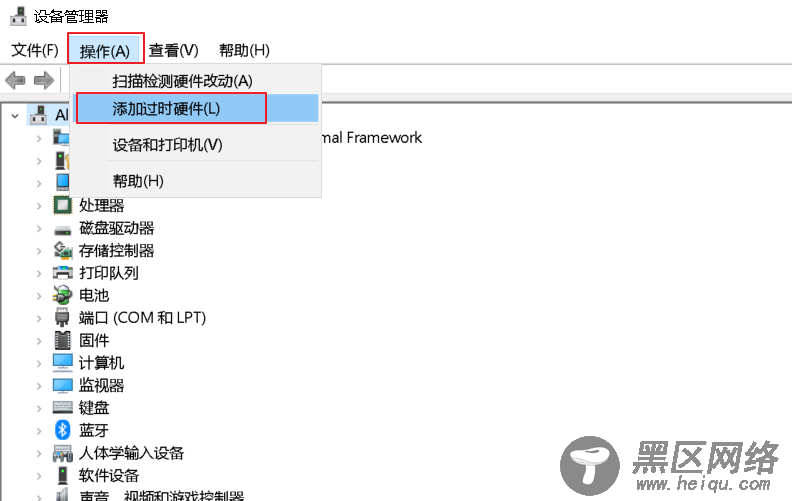

2、单击“设备管理器”后，出现设备管理器选项，选中用户名，右键选择“添加过时硬件”；
3、点击后进入安装向导界面，单击“下一步”；

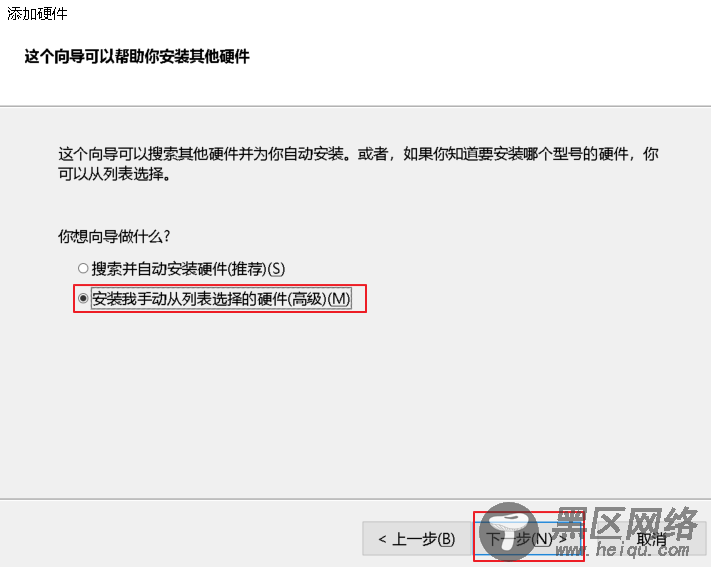

4、选择“安装我手动从列表选择的硬件(高级)(M)”,并单击“下一步”；
5、添加硬件，选择要安装的硬件类型，此处选择“网络适配器”，并单击下一步；
6、添加硬件，选择硬件安装的设备驱动程序，厂商选择“Microsoft”,型号选择“Microsoft KM-TEST 环回适配器”，单击“下一步”；
7、进入“向导准备安装你的硬件”界面
8、单击“下一步”，此时会经过一个短暂的安装过程，点击“完成”即安装成功；
9、完成后，返回“网络和共享中心”，可以看到虚拟环回添加成功，根据自己需要配置IP即可使用。
1、点击编辑菜单 --- 虚拟网络编辑器，进入编辑网络对话框
2、点击更改设置
3、点击 VMnet0，选择桥接模式，选择之前创建的环回接口 “Mcrosoft KM-TEST 环回适配器”
4、点击 VMnet2 和 VMnet3 选择仅主机模式
1、点击菜单文件，新建虚拟机
2、选择典型，点击下一步
3、选择稍后安装操作系统，点击下一步
4、客户机操作系统选择Linux ,版本选择 SLES12 ，由于 VMworkstation 14版本没有SLES15，选择SLES12不影响使用
5、虚拟机命名
6、设置虚拟机磁盘大小，20GB足够
7、点击自定义硬件
8、设置内存为2G
9、设置 CPU，2 颗CPU，每颗CPU 2 核
10、添加镜像文件，选择SLE-15-SP1-Installer-DVD-x86-65

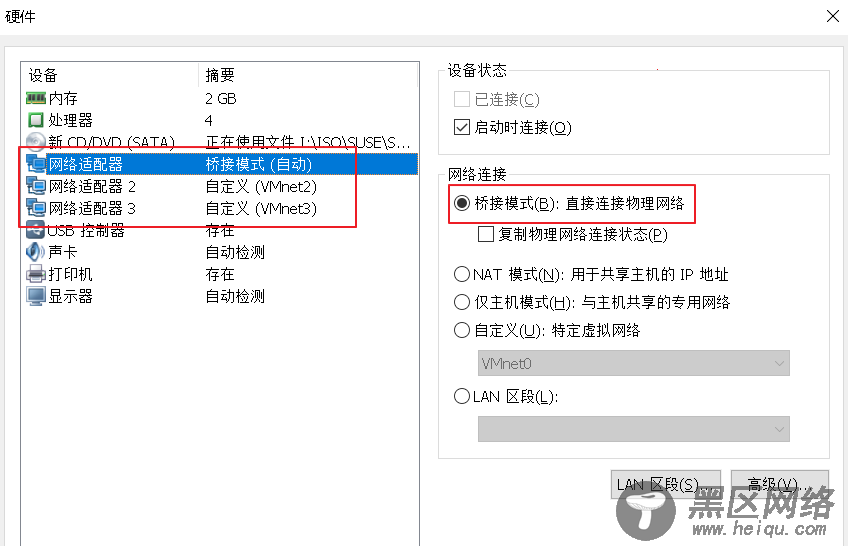

11、添加3块网卡，第1块网络适配器用于管理网络，点击桥接模式，桥接到之前添加的环回接口，第2块选择自定义 VMnet2，第3块选择自定义 VMnet3
12、添加分布式存储需要的磁盘，2块SCSI硬盘10G，1块20G nvme磁盘 （管理节点和仓库节点无需添加）
13、点击完成
