Boot在内存中的分布

如果u-boot是从nandflash启动,硬件会自动把nandflash前0x1000Byte(即4KB)拷贝到 ‘Steppingstone’中。 ‘Steppingstone’有两个起始地址映射一个是0x0,另一个是0x40000000。这时候PC跳转到0x0地址处,即 ‘Steppingstone’起始位置处执行者4KB的代码。这段代码初始化了cpu模式和时钟等等,有必要说下这时候的堆栈初始化这时候sp指针直接指向了0x33f0fffC(即 STACK_BASE+STACK_SIZE-4),fp是0x0也就是‘Steppingstone’的起始地址,FP寄存器及frame pointer介绍

然后又将nandflash存储空间的起始0x0位置的到 0X60000 (#define LENGTH_UBOOT  0x60000)拷贝到0x33f80000(TEXT_BASE)。64MB的SDRAM是挂载到NGCS6上的,NGCS6的起始地址是0x30000000,也就是说SDRAM的起始地址是0x30000000,终止地址是0x34000000.因为0x34000000 - 0x33f80000 = 0x80000 是大于u-boot的代码空间0x60000 (即LENGTH_UBOOT),0x80000 - 0x60000 = 0x20000,就是说u-boot上的高地址部分有0x20000的空着。

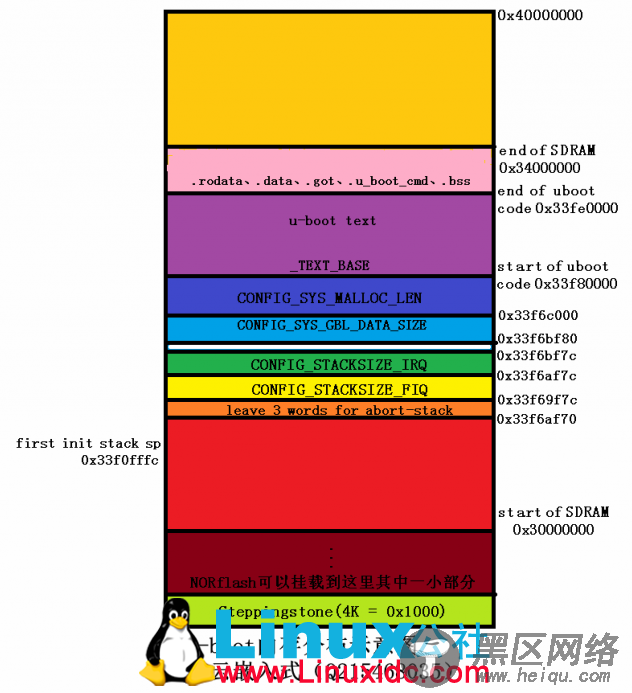

FL2440的U-Boot在内存中的分布

上面说的‘Steppingstone’中的哪4KB代码拷贝完了自己后并没有立即跳到0x33f80000这个位置去执行,而是接着初始化了SDRAM中的堆栈(这是第二次初始化堆栈了!),怎么初始化的呢?我们看看首先看sp =  _TEXT_BASE - CONFIG_SYS_MALLOC_LEN - CONFIG_SYS_GBL_DATA_SIZE    /*  -(CONFIG_STACKSIZE_IRQ+CONFIG_STACKSIZE_FIQ)因为没有用到所以注释掉,这个u-boot没有用到中断  */  - 12(这个12是leave 3 words for abort-stack)= 0x33f80000 - (0x10000 + 0x4000) - 0x80 -  0xc = 0x33f6bf74(sp 没有设置)。.rodata、.data、.got(这是什么??先放着)、.u_boot_cmd、.bss区是在arch/arm/cpu/arm920t/u-boot.lds中定义的,貌似没有具体值,这些是在u-boot代码段后面,紧贴在0x33fe0000前面。

在start_armboot中有这个数据结构指针:gd = (gd_t*)(_armboot_start - CONFIG_SYS_MALLOC_LEN - sizeof(gd_t)),按上面的分析它在全局数据区(global_data)的顶部,这个指针指向的数据结构global_data如下:

typedef struct  global_data {
    bd_t        *bd;
    unsigned long  flags;
    unsigned long  baudrate;
    unsigned long  have_console;  /* serial_init() was called */
    unsigned long  env_addr;  /* Address  of Environment struct */
    unsigned long  env_valid;  /* Checksum of Environment valid? */
    unsigned long  fb_base;    /* base address of frame buffer */
#ifdef CONFIG_VFD
    unsigned char  vfd_type;  /* display type */
#endif
#ifdef CONFIG_FSL_ESDHC
    unsigned long  sdhc_clk;
#endif
#if 0
    unsigned long  cpu_clk;    /* CPU clock in Hz!    */
    unsigned long  bus_clk;
    phys_size_t ram_size;  /* RAM size */
    unsigned long  reset_status;  /* reset status register at boot */
#endif
    void        **jt;      /* jump table */
} gd_t;

linux
