IP隧道主要用于移动主机和虚拟私有网络(Virtual Private Network)，在其中隧道都是静态建立的，隧道一端有一��IP地址，另一端也有唯一的IP地址。它的连接调度和管理与VS/NAT中的一样，只是它的报文转发方法不同。调度器根据各个服务器的负载情况，动态地选择一台服务器，将请求报文封装在另一个IP报文中，再将封装后的IP报文转发给选出的服务器; 服务器收到报文后，先将报文解封获得原来目标地址为 VIP 的报文，服务器发现VIP地址被配置在本地的IP隧道设备上，所以就处理这个请求，然后根据路由表将响应报文直接返回给客户。
采用NAT模式时，由于请求和响应的报文必须通过调度器地址重写，当客户请求越来越多时，调度器处理能力将成为瓶颈。为了解决这个问题，调度器把请求的报文通过IP隧道转发到真实的服务器。真实的服务器将响应处理后的数据直接返回给客户端。这样调度器就只处理请求入站报文，由于一般网络服务应答数据比请求报文大很多，采用VS/TUN模式后，集群系统的最大吞吐量可以提高10倍。

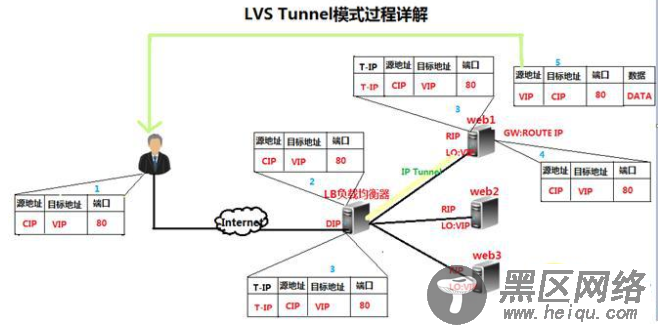

VS/TUN的工作原理流程图如下所示，它和NAT模式不同的是，它在LB和RS之间的传输不用改写IP地址。而是把客户请求包封装在一个IP tunnel里面，然后发送给RS节点服务器，节点服务器接收到之后解开IP tunnel后，进行响应处理。并且直接把包通过自己的外网地址发送给客户不用经过LB服务器。
TUN模式下的以上原理图过程简述：
1）客户请求数据包，目标地址VIP发送到LB上;
2）LB接收到客户请求包，进行IP Tunnel封装。即在原有的包头加上IP Tunnel的包头。然后发送出去;
3）RS节点机器根据IP Tunnel包头信息 (此时就又一种逻辑上的隐形隧道，只有LB和RS之间懂）收到请求包，然后解开IP Tunnel包头信息，得到客户的请求包并进行响应处理。
4）响应处理完毕之后，RS服务器使用自己的出公网的线路，将这个响应数据包发送给客户端。源IP地址还是VIP地址。（RS节点服务器需要在本地回环接口配置VIP);
其实TUN模式和下面的DR模式差不多，但是比DR多了一个隧道技术以支持realserver不在同一个物理环境中。就是realserver一个在北京，一个工作在上海。在原有的IP报文外再次封装多一层IP首部，内部IP首部(源地址为CIP，目标IIP为VIP)，外层IP首部(源地址为DIP，目标IP为RIP. 再看下面的TUN模式图:
1) 当用户请求到达Director Server，此时请求的数据报文会先到内核空间的PREROUTING链。 此时报文的源IP为CIP，目标IP为VIP 。
2) PREROUTING检查发现数据包的目标IP是本机，将数据包送至INPUT链;
3) IPVS比对数据包请求的服务是否为集群服务，若是，在请求报文的首部再次封装一层IP报文，封装源IP为为DIP，目标IP为RIP。然后发至POSTROUTING链。 此时源IP为DIP，目标IP为RIP;
4) POSTROUTING链根据最新封装的IP报文，将数据包发至RS（因为在外层封装多了一层IP首部，所以可以理解为此时通过隧道传输）。 此时源IP为DIP，目标IP为RIP;
5) RS接收到报文后发现是自己的IP地址，就将报文接收下来，拆除掉最外层的IP后，会发现里面还有一层IP首部，而且目标是自己的lo接口VIP，那么此时RS开始处理此请求，处理完成之后，通过lo接口送给eth0网卡，然后向外传递。 此时的源IP地址为VIP，目标IP为CIP;
6) 响应报文最终送达至客户端;
LVS-TUN (ip隧道) 模式特点和注意事项
1) RIP、VIP、DIP全是公网地址
2) RS的网关不会也不可能指向DIP
3) 不支持端口映射
4) RS的系统必须支持隧道
3）DR模式-直接路由模式 Virtual Server via Direct Routing(VS/DR)
DR模式也就是用直接路由技术实现虚拟服务器。它的连接调度和管理与VS/NAT和VS/TUN中的一样，但它的报文转发方法又有不同，VS/DR通过改写请求报文的MAC地址，将请求发送到Real Server，而Real Server将响应直接返回给客户，免去了VS/TUN中的IP隧道开销。这种方式是三种负载调度机制中性能最高最好的，但是必须要求Director Server与Real Server都有一块网卡连在同一物理网段上。
