IBM Storwize V7000存储运维使用手册

一、   IBM Storwize V7000简介

IBM Storwize V7000 适用于中端市场,它通过内置的自动精简配置、Easy Tier 自动存储分层和存储虚拟化,满足了虚拟环境中性能和效率问题。新的 Storwize V7000 Unified 可以支持文件和块存储,并利用完全集成的管理功能来处理非结构化数据的大规模增长,而无需其他存储纵向结构。Storwize V7000 和 Storwize V7000 Unified 均可方便地向上扩展以适应虚拟且基于云的环境的快速变化需求,并且包含自动的由策略驱动的分层,以优化性能和成本,同时简化管理。
    Storwize本是IBM最近收购的一个专攻主存储中实时数据压缩的公司名字,Storwize含有存储(stor)智慧(wize)的用意,用Storwize命名是因为IBM想利用Storwize这个品牌变成IBM一个新的存储系列,V7000的V代表虚拟化,V系列将是IBM的具有虚拟化技术的中端磁盘阵列的产品编号。V7000的得名是根据它的性能定义的:其“性能介于DS5000和DS8000之间”,因此才命名为V7000——取了一个中间的数字,且更为接近DS8000。

二、   基本概念
1.   内部存储器
内部存储器是与 Storwize V7000 系统直接相连的受 RAID 保护的存储器。
2.   外部存储器
外部存储系统或存储控制器是一种设备,用于协调和控制一个或多个磁盘驱动器的操作。存储系统会从整体上使驱动器的操作与系统的操作同步。
3.   MDisk(被管理磁盘)
受管磁盘 (MDisk) 是物理存储器的逻辑单元。MDisk 是来自内部存储器的阵列 (RAID),或是来自外部存储系统的卷。MDisk 对主机系统不可见。
4.   池(StoragePool)
池或存储池是共同包含指定卷集的所有数据的 MDisk 集合。
5.   卷(Volumes)
卷是系统提供给主机的逻辑磁盘。
6.   主机
主机系统是通过光纤通道接口或 IP 网络连接到 Storwize V7000 的计算机。
7.   驱动器
驱动器指数据存储设备,可以是硬盘驱动器,也可以是固态驱动器 (SSD)。

三、   主机初始化
1.   V7000的配置中有一个USB Key,该Key是用来管理V7000存储所需的,将USB Key插入工程师的PC笔记本上,对其设置管理IP,设置完成后,会在该Key中生存一个配置文件,再将该Key拔出,插入V7000控制器上对应的管理以太网口上面的USB口,待V7000配置稳定后,即可通过设置的IP地址对存储进行管理;
2.   打开.exe执行程序,按提示进行IP的设置

IBM Storwize V7000存储运维使用手册


3.   设置完成后,按下图的提示进行操作

IBM Storwize V7000存储运维使用手册


4.   在浏览器中输入管理IP地址,如:https://172.16.0.235,输入用户名、密码,用户名和密码在USB Key中有提示:superuser、passw0rd(‘0’为零):

IBM Storwize V7000存储运维使用手册

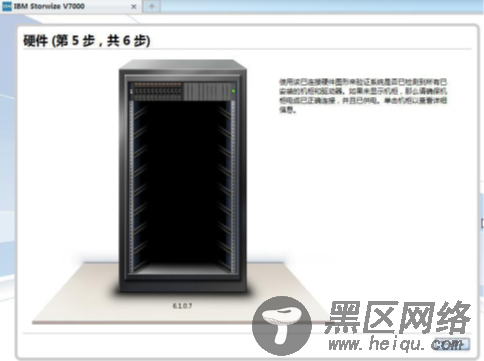

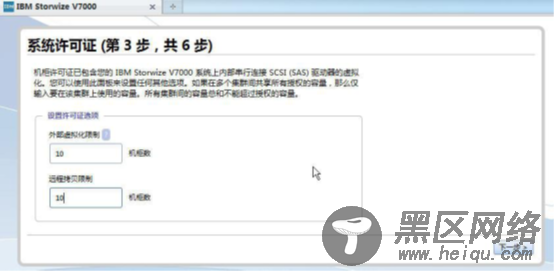

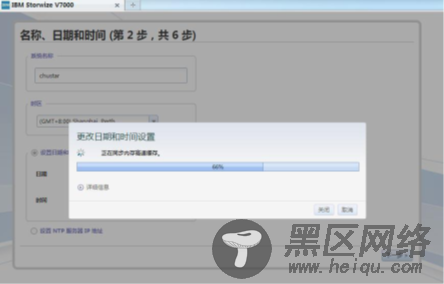

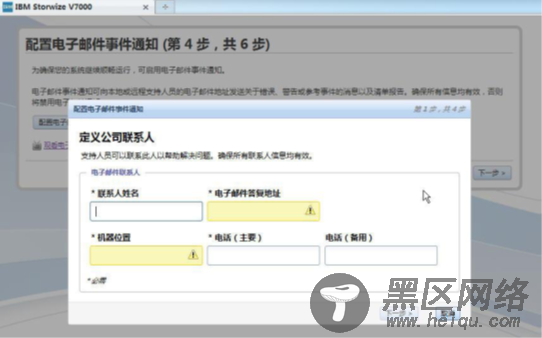

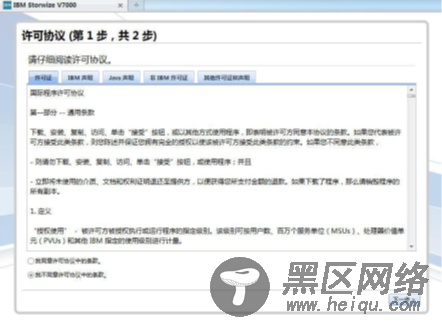

5.   按提示接受许可协议,并且进行其他的配置操作,如图:

IBM Storwize V7000存储运维使用手册

IBM Storwize V7000存储运维使用手册

IBM Storwize V7000存储运维使用手册

IBM Storwize V7000存储运维使用手册

IBM Storwize V7000存储运维使用手册

IBM Storwize V7000存储运维使用手册

IBM Storwize V7000存储运维使用手册

IBM Storwize V7000存储运维使用手册

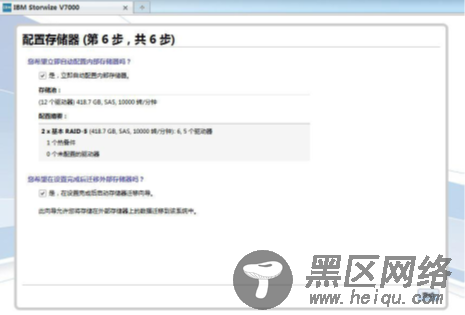

6.   该步会提示您是否自动配置内部存储器,即存储会自动根据当前硬盘配置数量推荐合适的方法创建raid,比如当前配置的12块SAS硬盘,存储会推荐分别用6块和5块硬盘创建2个raid5(即2个mdisk),另外一块作为hotspare.

IBM Storwize V7000存储运维使用手册


IBM Storwize V7000存储运维使用手册


初始化操作完成
